 Hỏi - đáp cuộc thi Fan Led

Go down
Chuyển đến trang : 1, 2, 3  Next
Tác giảThông điệp
Admin
Admin
Admin


Tổng số bài gửi : 247
Join date : 27/12/2009

Bài gửiTiêu đề: thân chào các bạn   Mon May 17, 2010 11:14 am

cuộc thi fanled sắp được khai mạc sẽ là sân chơi thú vị cho thần dân khoa điện,tha hồ tưởng tượng và thể hiện niềm đam mê sáng tạo của mình.box này được lập ra không ngoài mục đích để hỗ trợ các bạn về mặt thông tin,kỹ thuật của cuộc thi.hơn thế nữa là nơi các bạn tự do trao đổi ,chia sẻ về cuộc thi này.
chúng tôi mong chờ sự tham gia nhiệt tình của các bạn.
Thông tin chi tiết vui lòng xem tại
www.payitforward.edu.vn

cheer!
Về Đầu Trang Go down
Xem lý lịch thành viên http://lopdd07kstn.forumvi.com
dee07_bk
thử việc
thử việc


Tổng số bài gửi : 6
Join date : 18/05/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Tue May 18, 2010 2:53 pm

phản đối!!!!!phản đối cái đội đặt tên là BK LED kich liệt phản đối.Tại sao Bk lại phải đi "bắt chước" trường khác chứ.Nó không những làm mất đi niềm tự hào của bách khoa mà còn công nhận là LH vô đich là xứng đáng. đề nghị Admin xem xét
Về Đầu Trang Go down
Xem lý lịch thành viên
tungbk
thử việc
thử việc


Tổng số bài gửi : 2
Join date : 18/05/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Tue May 18, 2010 4:41 pm

cho em hỏi đề thi phần một này cụ thể là làm gì được không?
(em chưa từng làm về cái này nên không biết mong anh chị giúp đỡ )
Về Đầu Trang Go down
Xem lý lịch thành viên
rockc4
trưởng phòng
trưởng phòng


Tổng số bài gửi : 35
Join date : 30/03/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Tue May 18, 2010 5:05 pm

Trang thông báo và hỗ trợ cuộc thi FAN LED:
http://www.payitforward.edu.vn/wordpress/fan-led-contest/
Tại đây các bạn có thể xem thông báo cụ thể vòng 1/ download đề bài vòng 1/ xem các bài hướng dẫn (Tutorials) và hỗ trợ cần thiết các.
Thân.
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
Admin


Tổng số bài gửi : 247
Join date : 27/12/2009

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Tue May 18, 2010 6:50 pm

Khi cần hỗ trợ/ trao đổi trực tiếp các bạn chọn chức năng đăng nhập vào phần chat của diễn đàn ở cuối trang chủ, nếu online, admin sẽ hỗ trợ/ trao đổi trực tiếp với các bạn.
Các bạn có thể xem thêm về linh kiện điện tử cơ bản ở đây:
http://hoiquandientu.com/index.php?option=com_content&view=category&layout=blog&id=45&Itemid=43
Còn về việc đặt tên các đội, thiết nghĩ đó là quyền tự do của mỗi đội, với lại tại sao cứ nghĩ Bk Led là lấy của "LH LED"??? Hãy chứng minh BK LED khác LH LED đi các bạn!!
Thân
Về Đầu Trang Go down
Xem lý lịch thành viên http://lopdd07kstn.forumvi.com
Admin
Admin
Admin


Tổng số bài gửi : 247
Join date : 27/12/2009

Bài gửiTiêu đề: Hỏi - đáp cuộc thi Fan Led   Wed May 19, 2010 8:50 am

Nếu các đội có thắc mắc/ góp ý với BTC, vui lòng để lại lời yêu cầu ở đây
Về Đầu Trang Go down
Xem lý lịch thành viên http://lopdd07kstn.forumvi.com
dee07_bk
thử việc
thử việc


Tổng số bài gửi : 6
Join date : 18/05/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Wed May 19, 2010 10:27 am

Cho hỏi là con 7805C/TTO trong đề thi có 3 chân nhưng trong thư viện capture con này chỉ có 2 chân (tìm kĩ rồi nhưng ko thấy con nào có đúng tên này là 7805C/TTO mà có đủ 3 chân như yêu cầu đề bài).Các con 7805 khác có đủ 3 chân thì lại không đúng y như tên này như vậy có được dùng con khác thay thế không.
Về Đầu Trang Go down
Xem lý lịch thành viên
rockc4
trưởng phòng
trưởng phòng


Tổng số bài gửi : 35
Join date : 30/03/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Wed May 19, 2010 10:37 am

Hình dạng trong capture chỉ là hình đại diện không cần phải chính xác với linh kiện thực, quan trọng là bạn chọn footprint cho đúng.

Về IC7805 bạn nói là có 2 chân, thực chất là có 1 chân nguồn được ẩn đi, bạn có thể chỉnh lại cho nó hiển thị (visible) bằng cách: click phải chuột vào linh kiện, chọn Edit Part.
Trong cửa sổ edit part, bạn sẽ thấy chân được ẩn đi (một vòng tròn)
Click đôi vào chân đó, check vào ô Visible PIN.

Nếu không muốn bạn có thể chọn 7805 khác, dù là 7805C, LM7805, ... hay bất cứ tên gì tương tự.

Nhưng phải lưu ý các chân có đúng thuộc tính Number hay ko?
Chân 1: Input
2: Ground
3: Output

Nếu chưa đúng, trong cửa sổ Edit Part bạn sửa lại cho đúng.
Về Đầu Trang Go down
Xem lý lịch thành viên
dee07_bk
thử việc
thử việc


Tổng số bài gửi : 6
Join date : 18/05/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Wed May 19, 2010 11:44 am

cho mình hỏi thêm câu nữa trong khối mạch nguồn chỗ dùng để cấp nguồn 12V (ki hiệu là DOMINO) thì lấy ở đâu vậy.Thanhks
Về Đầu Trang Go down
Xem lý lịch thành viên
rockc4
trưởng phòng
trưởng phòng


Tổng số bài gửi : 35
Join date : 30/03/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Wed May 19, 2010 11:48 am

Nếu xem qua các clip tutorials phần orcad, bài 4, ví dụ vẽ mạch nguồn 5v -3.3v thì bạn sẽ gặp linh kiện này rồi.
Bạn có thể lấy bất cứ linh kiện nào có 2 chân để làm domino
Tuy nhiên bạn nên ưu tiên chọn các lk có ý nghĩa là đầu nối dây: chẳng hạn như CON2, Header 2.

Bởi vì, nhắc lại, hình dạng linh kiện trong capture không quan trọng, chỉ cần có đủ số chân / đúng "number".
Về Đầu Trang Go down
Xem lý lịch thành viên
khacvv
thử việc
thử việc


Tổng số bài gửi : 1
Join date : 18/05/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Wed May 19, 2010 12:04 pm

bạn ơi cho mình hỏi trong phần hướng dẫn về khoan mình thấy có cái bộ khoan rất hay các bạn có thể chỉ mình cách mu anos ở đâu không hay chế nó thế nào ? Thanks
Về Đầu Trang Go down
Xem lý lịch thành viên
rockc4
trưởng phòng
trưởng phòng


Tổng số bài gửi : 35
Join date : 30/03/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Wed May 19, 2010 12:13 pm

Một số câu hỏi của các bạn về cuộc thi gửi trong mail fanled.mail@gmail.com (đã được BTC trả lời) được chuyển vào đây để các bạn khác cũng tiện theo dõi:

1. Mạch và sản phẩm của cuộc thi mình có được giữ lại hay không?

--->1) Tất nhiên là mạch + sản phẩm là thuộc về bạn Smile
2. Mình có thể dùng sơ đồ nguyên lý đã cho để vẽ layout hay phải thiết kế lại 1 schematic khác?

--->2) Không cần, bạn có thể sử dụng sơ đồ nguyên lý đã cho để tiến hành vẽ layout. Bởi vì, mạch bạn làm ra sau vòng 1 sẽ được dùng để giúp bạn học lập trình PIC cơ bản, chuẩn bị cho việc hoàn thành sản phẩm cuối cùng. Do đó các mạch của các đội cần phải giống nhau để thuận tiện cho việc hỗ trợ kiến thức + kĩ thuật từ BTC.
Tuy nhiên, bạn sẽ phải vẽ lại sơ đồ đó trong capture để tiến hành tạo file .MNL; và phải nộp cả file capture trong bài thi.


3. Mình đã download bộ thư viện mà http://www.payitforward.edu.vn cung cấp và cũng đã add các thư viện đó vào ORCAR.Nhưng khi vẽ Capture thì lại không tìm thấy PIC16F887(40Pin) giống như theo đề bài cung cấp, mà chỉ có PIC16F887(20Pin).Giờ mình phải làm sao?

Cảm ơn vì đã giúp đỡ!
---> 3) Chào bạn, bộ thư viện đó là một dự án của bên diễn đàn Picvietnam, họ soạn thư viện này còn thiếu một số con PIC, trong đó có chip 16F887A. Bộ thư viện này không dùng trong cuộc thi, mà giúp cho những bạn sử dụng các chip PIC khác trong các dự án sau này.
BTC chỉ hỗ trợ thư viện footprint cần thiết (đây là phần quan trọng nhất trong thiết kế layout)
Còn trong Capture, khi gặp linh kiện không có trong thư viện, bạn sẽ phải tự vẽ linh kiện này, nếu chưa biết cách làm bạn có thể xem clip hướng dẫn tạo thư viện - linh kiện mới trong capture:
http://www.payitforward.edu.vn/wordpress/tutorials/orcad/
Chúc các bạn thành công,

4. IC 7805 của phần mạch nguồn nếu dùng lâu sẽ rất nóng... zị ta có cần thiết phải ghép tản nhiệt cho nó ko..do mình thấy bên mạch giao tiếp của 8051 nó có dùng tản nhiệt cho 7805


---->4) Cái đó là option - nghĩa là tuỳ bạn chọn có gắn thêm tản nhiệt cho 7805 hay không.
- PIC là dòng vdk LOW POWER - công suất thấp, tiêu thụ dòng không nhiều như 8051 (các dòng vđk đời sau hầu hết là Low Power)
- Tuy nhiên, 7805 dù ít dù nhiều, vẫn nóng lên trong quá trình sử dụng mạch, nhất là khi sử dụng chung nguồn để ghép thêm ngoại vi, tuy nhiên cũng không nóng đến nỗi hư hỏng, vì các ngoại vi này không phải động cơ - động cơ nên dùng nguồn độc lập. Dòng tiêu thụ tổng cổng thường <1A.
- Gắn tản nhiệt thì tốt hơn, nhưng không gắn thì cũng không gây ra hậu quả nghiêm trọng gì.
- Gắn tản nhiệt thể hiện bạn có kinh nghiệm nhất định về mạch và linh kiện Smile
Về Đầu Trang Go down
Xem lý lịch thành viên
kẹo kéo
phó giám đốc
phó giám đốc
avatar

Tổng số bài gửi : 50
Join date : 31/12/2009
Age : 29

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Wed May 19, 2010 12:56 pm

khacvv đã viết:
bạn ơi cho mình hỏi trong phần hướng dẫn về khoan mình thấy có cái bộ khoan rất hay các bạn có thể chỉ mình cách mu anos ở đâu không hay chế nó thế nào ? Thanks

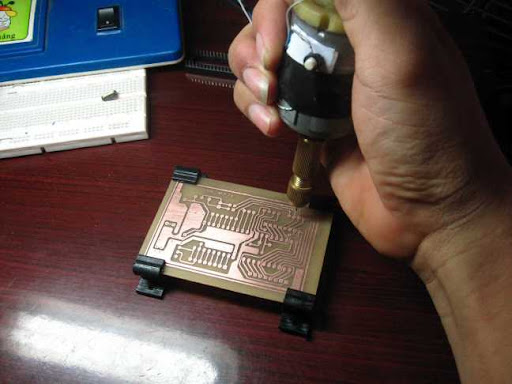

ý bạn là cái này chăng:



-- cái khoan + cái đầu màu vàng ấy, mình mua ở tiệm kế tiệm Ngọc đường Nhật Tảo á, 55k/cái. Còn cái mũi ng ta bán từng cái riêng kích thước 0.8, 0.9, 1... 1k/mũi. Mua nhớ chú ý lắp thử mũi khoan vào xem nó có nằm đúng chính giữa trục không để tránh k khoan đc.

-- cái nguồn thì để đơn giản, cắm lun 4 cái diode lên test board + tụ 1000u là ok, đầu vào là 12Vac lấy từ biến áp 1A, đầu ra cho vào khoan, nhớ chú ý chiều âm dương tương ứng với chiều quay của khoan.

-- cái nút nhấn thì mua ở sạp A36-khuA chung cư Nguyễn Kim. bạn mắc sao cho khi bấm nút nhấn thì mạch kín là đc. Có nút nhấn khoan sẽ dễ hơn.
Về Đầu Trang Go down
Xem lý lịch thành viên http://dm.trong@gmail.com
Admin
Admin
Admin


Tổng số bài gửi : 247
Join date : 27/12/2009

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Wed May 19, 2010 9:28 pm

Cái khoan nếu các bạn mua ở tiệm Thanh Lam (lô A, chung cư Nguyễn Kim) thì giá là 48~50k,
Thân!
Về Đầu Trang Go down
Xem lý lịch thành viên http://lopdd07kstn.forumvi.com
lethanhtoan
phó tổng giám đốc
phó tổng giám đốc


Tổng số bài gửi : 101
Join date : 31/12/2009
Age : 29

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Wed May 19, 2010 10:43 pm

Admin ơi,mình thấy cái khoan mua ở kế tiệm Ngọc,nó khỏe và trâu hơn mua ở Nguyễn Kim.Mình đã khoan thử bằng 2 cái rồi nên thấy thế
Về Đầu Trang Go down
Xem lý lịch thành viên
hungreohd
trưởng phòng
trưởng phòng
avatar

Tổng số bài gửi : 40
Join date : 30/12/2009
Age : 29
Đến từ : binh thuan

Bài gửiTiêu đề: bổ sung   Wed May 19, 2010 11:50 pm

cái khoan có cái chốt giữ mũi khoan màu vàng là tốt nhất rồi đó.Đảm bảo khoan không tòe,rất chắc chắc,khoan đâu thủng đó với pad tròn đến mê luôn.
Về Đầu Trang Go down
Xem lý lịch thành viên
rockc4
trưởng phòng
trưởng phòng


Tổng số bài gửi : 35
Join date : 30/03/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Thu May 20, 2010 10:28 pm

Rất nhiều bạn thắc mắc về đề thi:



Uploaded with ImageShack.us

- Đường viền, nét đứt, màu xanh lá: Là đường chú thích, dùng để trang trí, phân chia các module cho sơ đồ nguyên lý được đẹp và dễ quan sát; KHÔNG phải là đường chia ra 6 mạch khác nhau !!!
Tức là, 6 "phần" đó nằm trên chung 1 mạch, không phải bạn sẽ vẽ 6 mạch khác nhau.

- Các bạn nên chịu khó xem qua các clip Tutorial OrCAD - Layout, thật ra các điều bạn thắc mắc đều đã được chỉ trong từng phần khác nhau của bộ Tutorial trên.

- Công cụ đặt tên dây nối (trong Capture): NET ALIAS (phím tắt N): khi 2 dây nối được đặt cùng 1 tên Net Alias thì có nghĩa là 2 dây đó là MỘT, bạn không cần phải nối trực tiếp 2 đoạn dây đó. Tức là, 2 đoạn dây đó khi tạo file layout sẽ được tiền nối với nhau (đường tiền nối là đường màu vàng)

- Như vậy, xem lại sơ đồ nguyên lý đề thi, bạn sẽ thấy 6 "phần" mạch tưởng như riêng biệt nhưng đều đã được kết nối với nhau rồi.

- Sở dĩ làm như vậy là để cho schematic được gọn gàng, không cần phải vẽ nhiều dây nối quá, chồng chéo lên nhau, rối mắt và khó theo dõi.
Về Đầu Trang Go down
Xem lý lịch thành viên
rockc4
trưởng phòng
trưởng phòng


Tổng số bài gửi : 35
Join date : 30/03/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Thu May 20, 2010 10:56 pm

Về các loại linh kiện dùng trong bài thi, xem ở đây:
http://www.payitforward.edu.vn/wordpress/fan-led-contest/ho-tro/gioi-thieu-linh-kien/

Giải thích các khối (module) của mạch trên:

1. MAIN MCU PIC 16F887:

- Chíp Vi điều khiển (VĐK) trung tâm: PIC 16F887
- Khối thạch anh tạo dao động: Thạch anh 4MHz, 2 tụ gốm 22picoF
- PORT A, B, C, D, E: Các port chức năng của PIC, dùng Header để lấy port ra, tiện cho các ứng dụng về sau, cần dùng thì sẽ cắm dây.
- R_RS và SW_RS: mạch reset cho chip. SW_RS là phím nhấn.
- 2 tụ 104: Tụ lọc nhiễu nguồn cho PIC. Vì 2 hàng chân 2 bên đều phải được cấp nguồn để hoạt động (Chân 11,12 và 31;32) nên phải dùng 2 tụ, mỗi tụ ở 1 bên; Và để làm tốt chức năng lọc nhiễu, thì 2 tụ này phải để càng sát VĐK càng tốt.
Tụ 104 là tụ gốm, giá trị là 10 x 10^4 picoF = 100nF = 0.1uF (ra chợ hỏi tụ 104)


Được sửa bởi rockc4 ngày Thu May 20, 2010 11:43 pm; sửa lần 1.
Về Đầu Trang Go down
Xem lý lịch thành viên
rockc4
trưởng phòng
trưởng phòng


Tổng số bài gửi : 35
Join date : 30/03/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Thu May 20, 2010 11:11 pm

2. Khối I2C:
- dùng để giao tiếp các cảm biến / thiết bị theo giao thức I2C.
- Jumper I2C: Khi cần dùng giao tiếp I2C thì cắm jump vào, nếu không thì 2 chân SCL/SDA có chức năng I/O bình thường
- Jumper dùng header 2x2, I2C Port dùng header 2x1.
Về Đầu Trang Go down
Xem lý lịch thành viên
rockc4
trưởng phòng
trưởng phòng


Tổng số bài gửi : 35
Join date : 30/03/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Thu May 20, 2010 11:42 pm

3. J_LOAD: cổng nạp chương trình cho PIC.
- Gồm 6 chân, theo chuẩn ICSP. các bạn cứ mắc như vậy, sẽ có mạch nạp tương ứng.
- C_PGC: Tụ nhằm ổn định khi nạp. Tụ gốm, 47p.


4. Port giao tiếp SPI:

- Dùng header 4. Dùng để kết nối với cảm biến / các ngoại vi khác

5. Port giao tiếp RS232
- Giao tiếp với máy tính qua chuẩn RS232
- Port 4 chân dùng để kết nối với 1 IC khác (max232) trước khi ghép với máy tính

6. Khối cấp nguồn:

- Lấy nguồn 12 VAC từ biến áp cấp cho khối nguồn.
- IC 7805 dùng để tạo áp ngõ ra là 5VDC
- Các tụ dùng để nắn dòng / lọc nhiễu.
- các tụ có dấu "+" là tụ hoá.
- SW_5V là công tắc bật tắt nguồn, là công tắc ON-OFF - KHông phải phím nhấn như SW_RS (reset)
Về Đầu Trang Go down
Xem lý lịch thành viên
Lee
phó tổng giám đốc
phó tổng giám đốc
avatar

Tổng số bài gửi : 106
Join date : 29/12/2009
Age : 28
Đến từ : Tây Ninh

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Fri May 21, 2010 12:25 am

Chắc RockC4 là chị P rồii. Chị Spam dữ wá. . Chi tiết như thế này thì chắc bạn nào cũng làm được rồi. (edit lại rồi, mình dùng firefox đấy, tại hồi bữa thằng nào chỉnh kiểu gõ VNI nên ko gõ kiểu telex được. )


Được sửa bởi Lee ngày Fri May 21, 2010 10:29 am; sửa lần 1.
Về Đầu Trang Go down
Xem lý lịch thành viên
lethanhtoan
phó tổng giám đốc
phó tổng giám đốc


Tổng số bài gửi : 101
Join date : 31/12/2009
Age : 29

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Fri May 21, 2010 12:51 am

Hiệp Gà dùng Fire Fox thì sẽ gõ Tiếng Việt được thôi mà
Về Đầu Trang Go down
Xem lý lịch thành viên
tungbk
thử việc
thử việc


Tổng số bài gửi : 2
Join date : 18/05/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Sat May 22, 2010 12:15 am

cho e hỏi khi chạy layout nếu chon footprint trong thu vien *.llb khác loại thực tế thì nếu chạy rồi thì sửa lại được k ?
Về Đầu Trang Go down
Xem lý lịch thành viên
rockc4
trưởng phòng
trưởng phòng


Tổng số bài gửi : 35
Join date : 30/03/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Sat May 22, 2010 12:23 am

tungbk đã viết:
cho e hỏi khi chạy layout nếu chon footprint trong thu vien *.llb khác loại thực tế thì nếu chạy rồi thì sửa lại được k ?

ở Component mode, bạn click chuột phải vào footprint bị sai trên mạch, chọn Properties (hoặc nhấn phím tắt Ctrl+E), trong cửa sổ mới, tại dòng footprint, bạn có thể thay thế bằng kiểu chân linh kiện khác.

Sau đó, footprint cũ đã được thay thế, tuy nhiên bạn sẽ phải sửa lại những đường đồng qua các chân lk đó.
Về Đầu Trang Go down
Xem lý lịch thành viên
123
nhân viên
nhân viên


Tổng số bài gửi : 11
Join date : 22/05/2010

Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led   Sat May 22, 2010 9:27 pm

rockc4 đã viết:
2. Khối I2C:
- dùng để giao tiếp các cảm biến / thiết bị theo giao thức I2C.
- Jumper I2C: Khi cần dùng giao tiếp I2C thì cắm jump vào, nếu không thì 2 chân SCL/SDA có chức năng I/O bình thường
- Jumper dùng header 2x2, I2C Port dùng header 2x1.

Cho em hỏi: cái I2C Port dùng header 2x1 tức là trong footprint phải ko??
Vì trong capture em thấy là dùng heade 2. Mà trong thư viện em k thấy header 2x1
Về Đầu Trang Go down
Xem lý lịch thành viên
Sponsored content




Bài gửiTiêu đề: Re: Hỏi - đáp cuộc thi Fan Led

Về Đầu Trang Go down

Hỏi - đáp cuộc thi Fan Led
Về Đầu Trang
Trang 1 trong tổng số 3 trangChuyển đến trang : 1, 2, 3  Next

Permissions in this forum:Bạn không có quyền trả lời bài viết
LỚP DD07KSTN :: Câu lạc bộ nghiên cứu khoa học :: Cuộc thi FAN LED-
Chuyển đến
